H3Cs5500堆叠配置

发布时间：2019-09-02 07:39:22编辑：auto阅读（2896）

    一、 组网需求：
      IRF     堆叠的实现形式是将多台设备通过堆叠口连接在一起，从而形成一台“联合设备”。目前广大客户为了节省开支或其它原因，在交换机上都使用单端口进行堆叠。若对于IRF理解不是很透彻，使用单端口进行系统的堆叠会有些难度，因此在这里将单端口的堆叠的配置进行了整理。
    二、组网图：

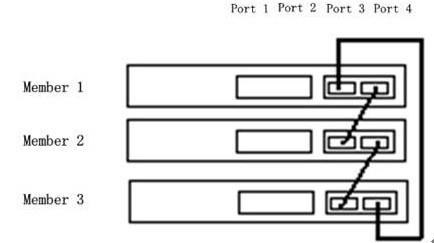

          在上图中，三台交换机通过它们每个单端口中的两个物理口port3与port4进行交叉式连接的环形堆叠。三台交换机的成员编号分别为1、2与3。

    二、 配置步骤：
    1    、    配置成员编号。

    SWITCH 1

    irf member 1 renumber 1

    SWITCH 2

    irf member 1 renumber 2

    SWITCH 3

    irf member 1 renumber 3

    连接电缆，重启SWITCH 1、SWITCH 2、SWITCH 3
    2    、    在交换机上将物理口加入相应的堆叠口(注：为了便于区别，以下的member号均为renumber之后并重启生效的成员编号    )
    #    在第一台交换机上的配置
    [H3C] irf member 1 irf-port 1 port 3
    [H3C] irf member 1 irf-port 2 port 4
    #    在第二台交换机上的配置
    [H3C] irf member 2 irf-port 1 port 3
    [H3C] irf member 2 irf-port 2 port 4
    #    在第三台交换机上的配置
    [H3C] irf member 3 irf-port 1 port 3
    [H3C] irf member 3 irf-port 2 port 4
    三、 配置关键点：
    1.      以上为环形堆叠的配置，链行堆叠的配置和环形堆叠配置亦同，只需去掉一根堆叠线和其配置即可。
    2.  V5    平台中，堆叠原理上还是必须要求左口连接右口，即irf-port 1必须与irf-port2相连接，但irf-port只是逻辑上的概念，任何一个物理口都可以加入irf-port，前提是该irf-port还没有加入任何物理端口。

    四、IRF 显示和维护

    显示IRF 中所有成员设备的相关信息 display irf

    查看IRF 的拓扑信息 display irf topology

    显示本IRF 中所有成员设备的预配置信息（预配置是指需要重

    启以后才能生效的配置） display irf configuration
