用GNS3 配置静态路由

发布时间：2019-09-03 09:13:18编辑：auto阅读（2364）

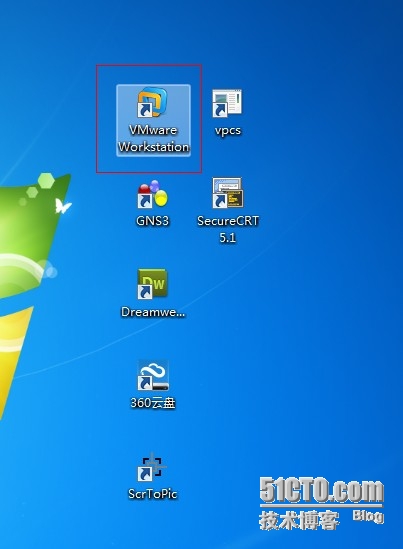

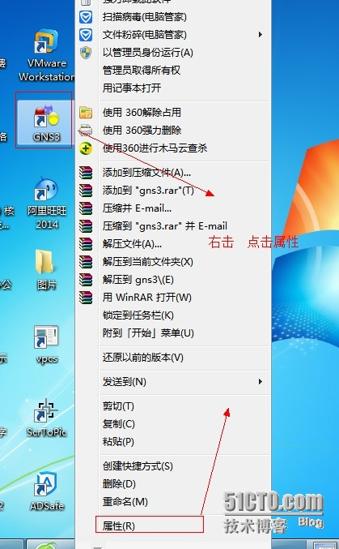

    打开  GNS3

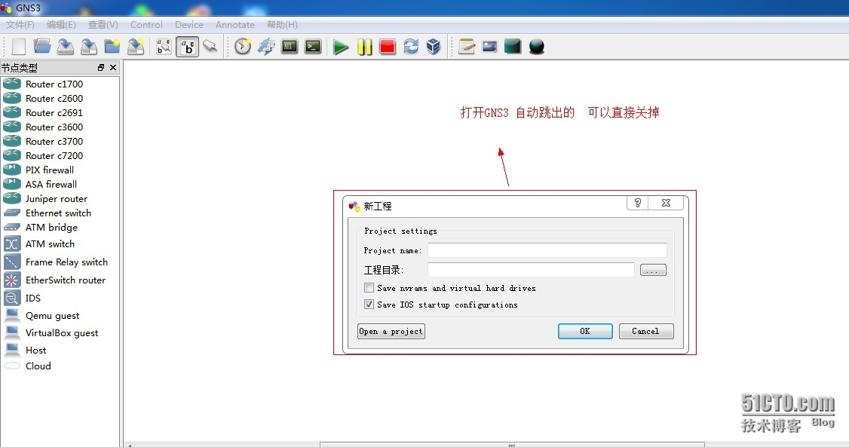

    打开GNS3后  新工程是本身就有的 可以直接关掉

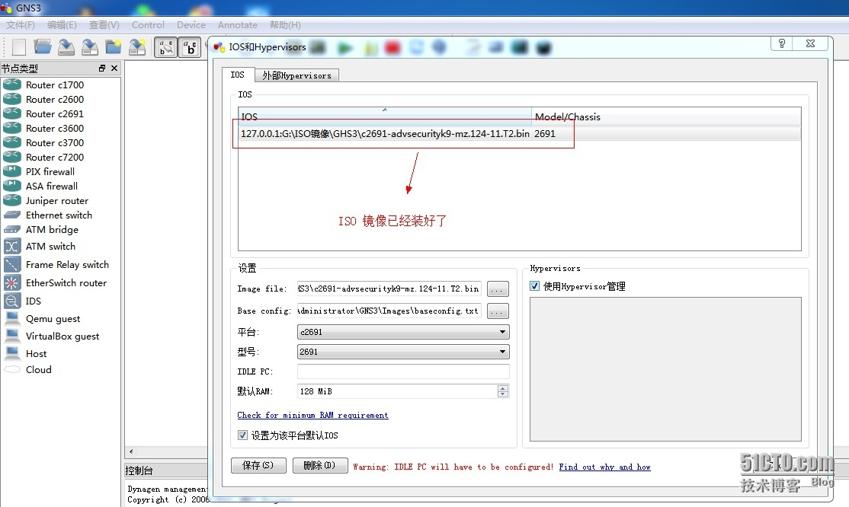

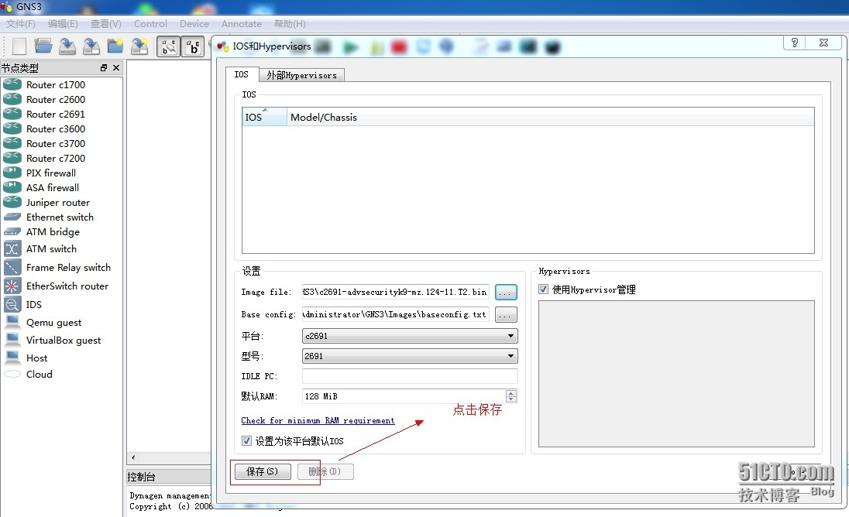

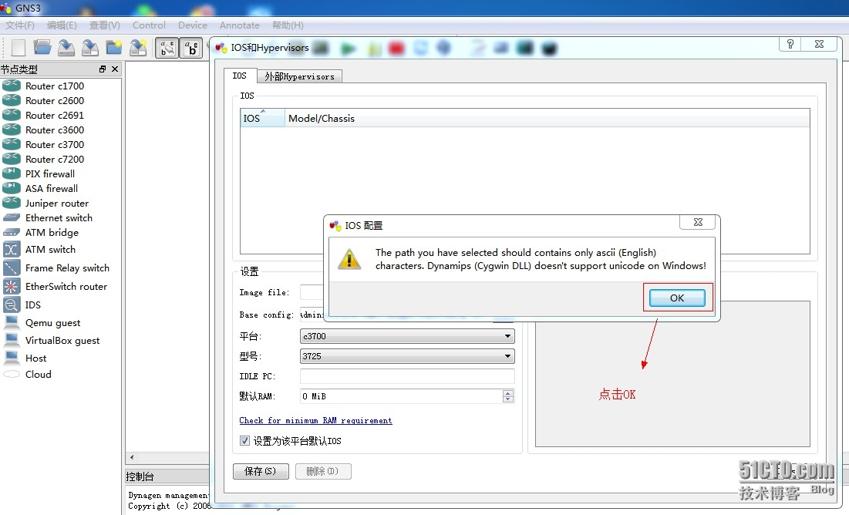

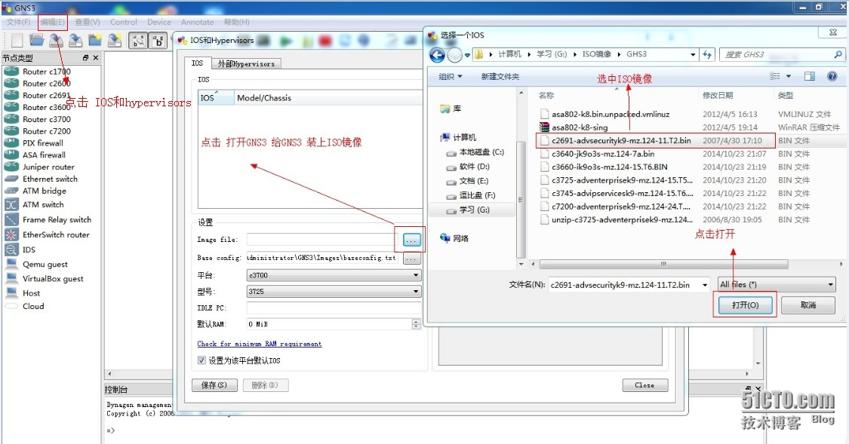

     点击  编辑  给GNS3 装上IOS镜像文件

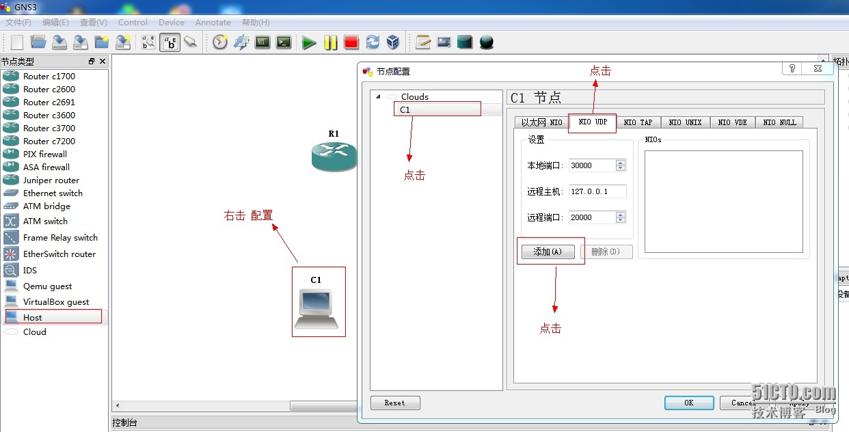

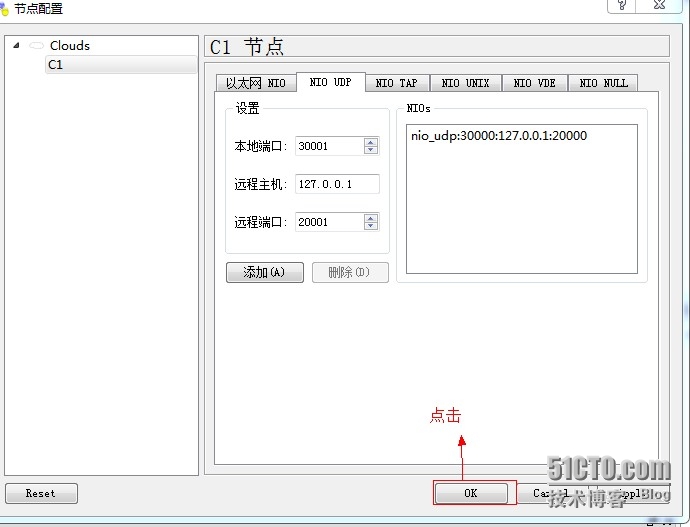

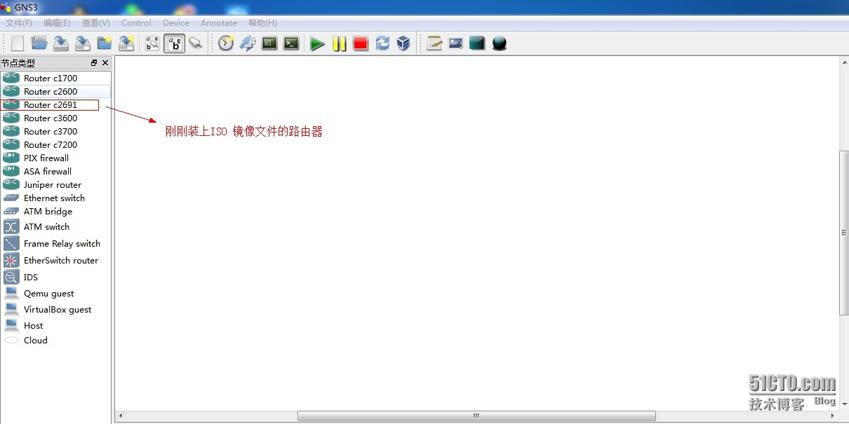

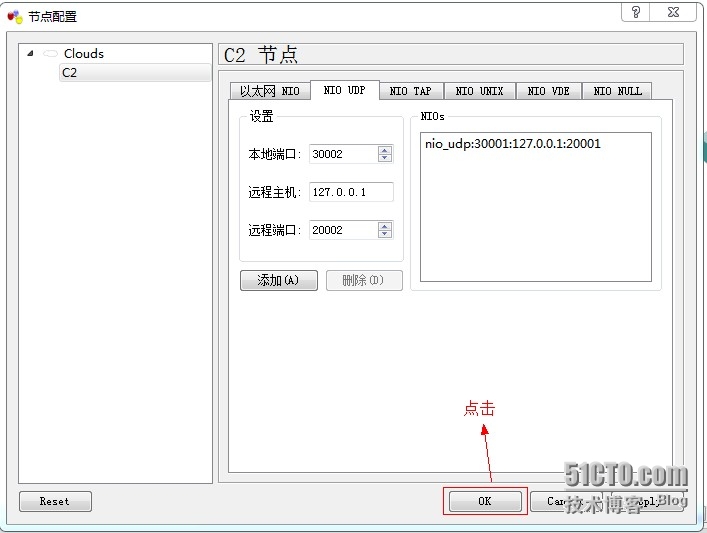

    用刚装好的ISO镜像文件路由器拖出三个路由器和两个PC机  和给PC机装上虚拟网卡

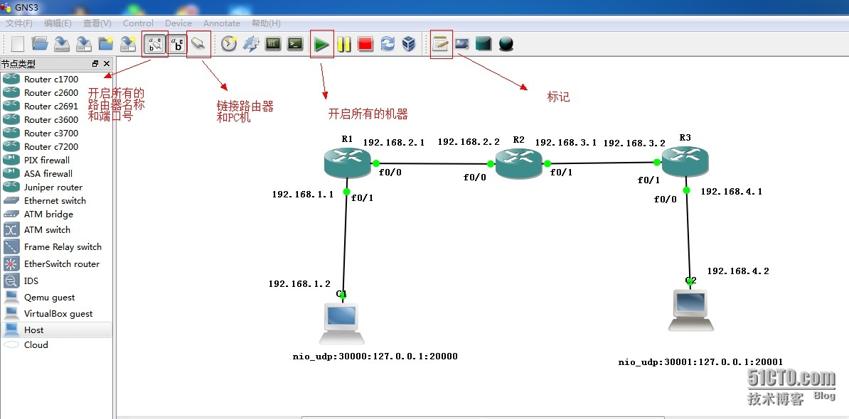

    拖好 拓扑图

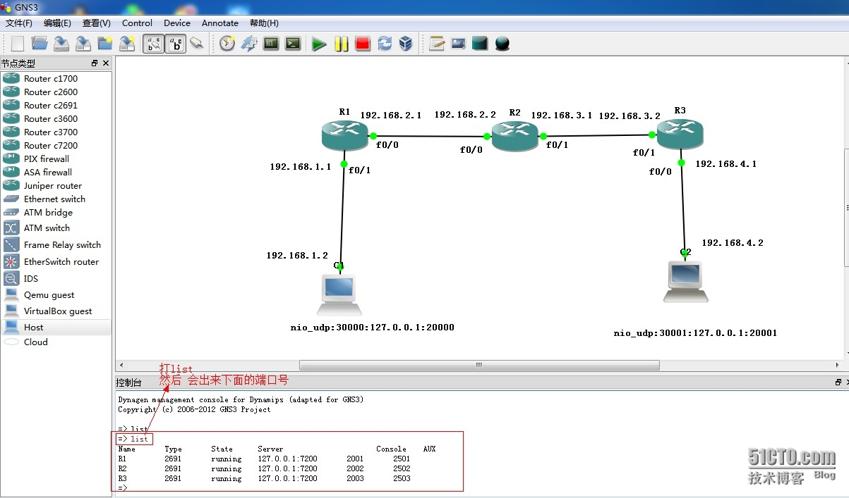

    查看  路由器的端口

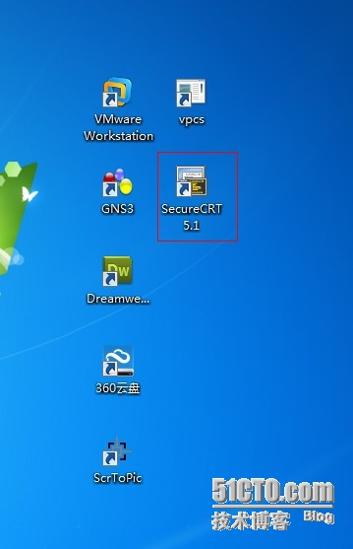

    打开  SecureCRT 5.1

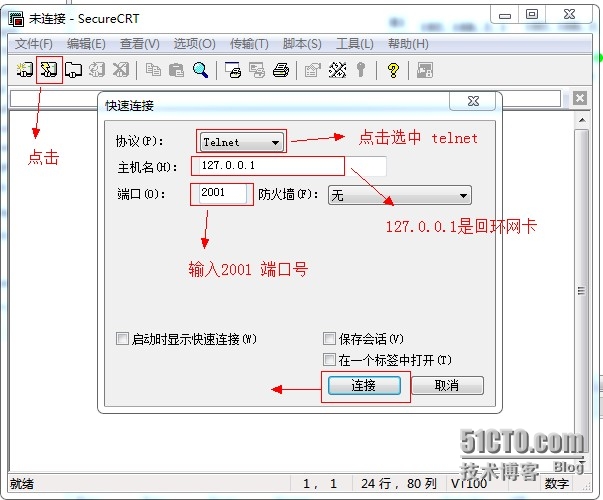

    用  SecureCRT 登陆路由器

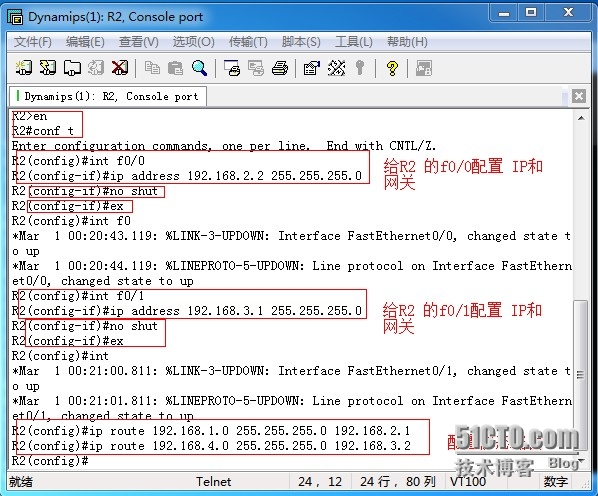

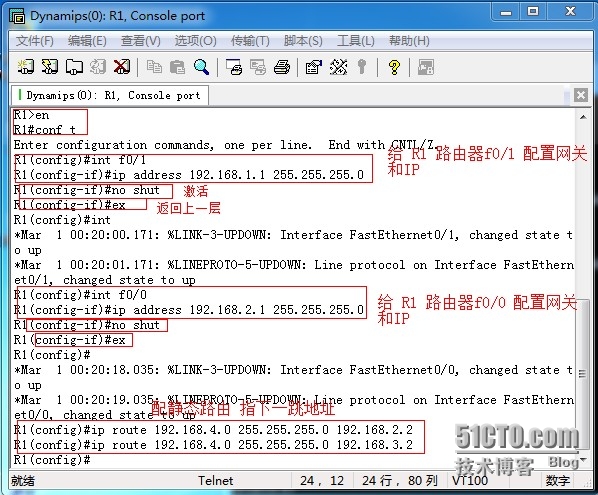

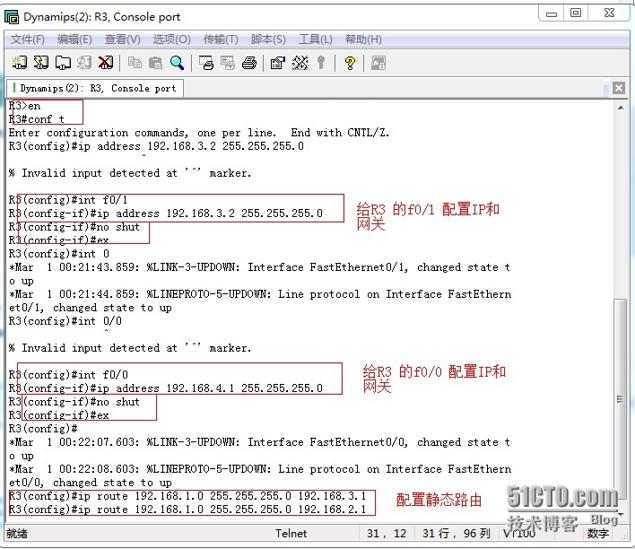

    给路由器  R1  R2  R3 配置代码

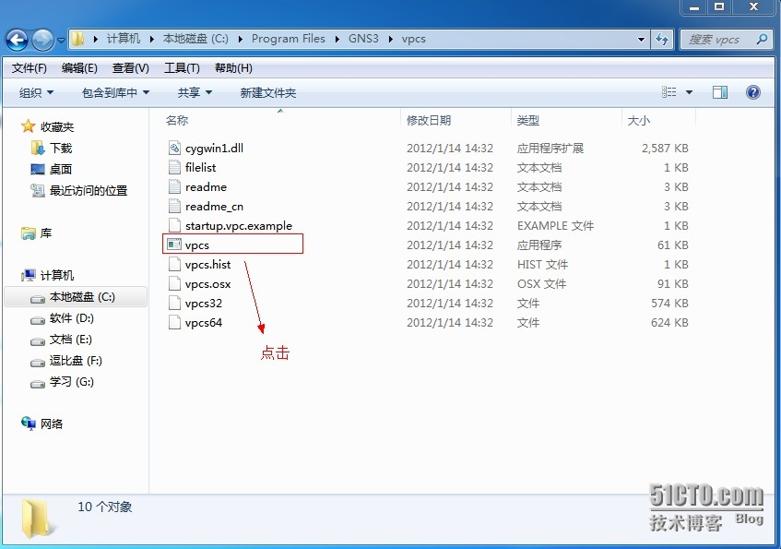

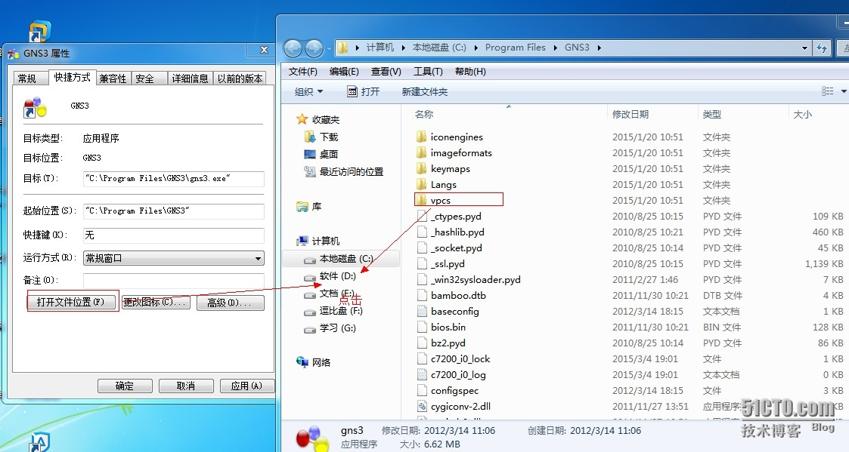

    打开VPCS

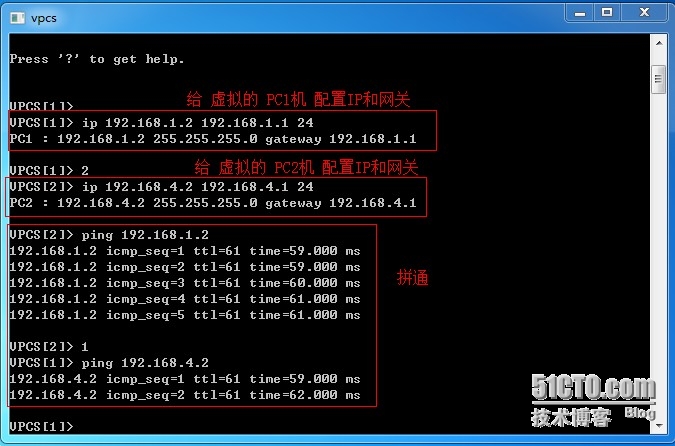

    打开VPCS后 给两个虚拟机配置IP和网关，然后拼通
