03rhcs集群基础应用




配置luci/ricci（图形界面，重点掌握）

配置环境

node1：192.168.1.151CentOS6.5

node2：192.168.1.152CentOS6.5

node3：192.168.1.153CentOS6.5

node3：192.168.1.154CentOS6.5

[root@node1 ~]# ansible ha -m shell -a 'service NetworkManager stop'

[root@node1 ~]# ansible ha -m shell -a 'chkconfig NetworkManager off'

[root@node1 ~]# ansible ha -m shell -a 'yum -y install httpd'




[root@node1 ~]# yum -y install ricci

[root@node1 ~]# service ricci start

[root@node1 ~]# netstat -tunlp

Active Internet connections (only servers)

Proto Recv-Q Send-Q Local Address               Foreign Address             State       PID/Program name

tcp        0      0 0.0.0.0:111                 0.0.0.0:*                   LISTEN      1181/rpcbind

tcp        0      0 0.0.0.0:22                  0.0.0.0:*                   LISTEN      1485/sshd

tcp        0      0 127.0.0.1:631               0.0.0.0:*                   LISTEN      1372/cupsd

tcp        0      0 127.0.0.1:25                0.0.0.0:*                   LISTEN      1561/master

tcp        0      0 0.0.0.0:47549               0.0.0.0:*                   LISTEN      1310/rpc.statd

tcp        0      0 :::111                      :::*                        LISTEN      1181/rpcbind

tcp        0      0 :::22                       :::*                        LISTEN      1485/sshd

tcp        0      0 ::1:631                     :::*                        LISTEN      1372/cupsd

tcp        0      0 ::1:25                      :::*                        LISTEN      1561/master

tcp        0      0 :::46746                    :::*                        LISTEN      1310/rpc.statd

tcp        0      0 :::11111                    :::*                        LISTEN      28236/ricci

udp        0      0 0.0.0.0:111                 0.0.0.0:*                               1181/rpcbind

udp        0      0 0.0.0.0:631                 0.0.0.0:*                               1372/cupsd

udp        0      0 0.0.0.0:638                 0.0.0.0:*                               1310/rpc.statd

udp        0      0 0.0.0.0:56208               0.0.0.0:*                               1310/rpc.statd

udp        0      0 0.0.0.0:932                 0.0.0.0:*                               1181/rpcbind

udp        0      0 :::111                      :::*                                    1181/rpcbind

udp        0      0 :::932                      :::*                                    1181/rpcbind

udp        0      0 :::35625                    :::*                                    1310/rpc.statd

[root@node2 ~]# yum -y install ricci && service ricci start

[root@node3 ~]# yum -y install ricci && service ricci start

[root@node1 ~]# ansible ha -m shell -a 'echo ricci:mageedu | chpasswd'

[root@node4 ~]# yum -y install luci

[root@node4 ~]# service luci start

Point your web browser to https://node4:8084 (or equivalent) to access luci

#可通过https://192.168.1.154:8084端口访问luci




以下操作通过浏览器进行

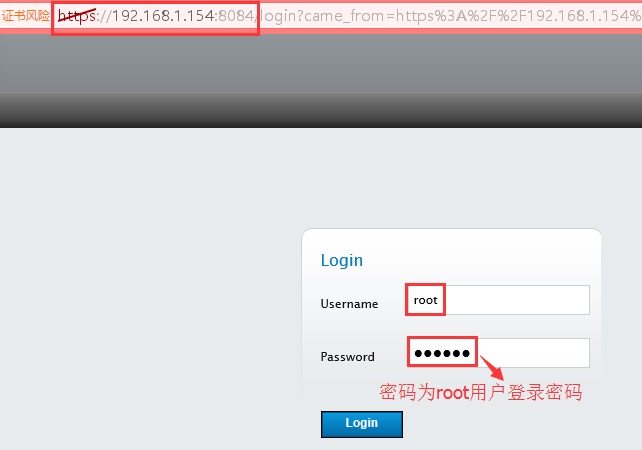

1、登录luci

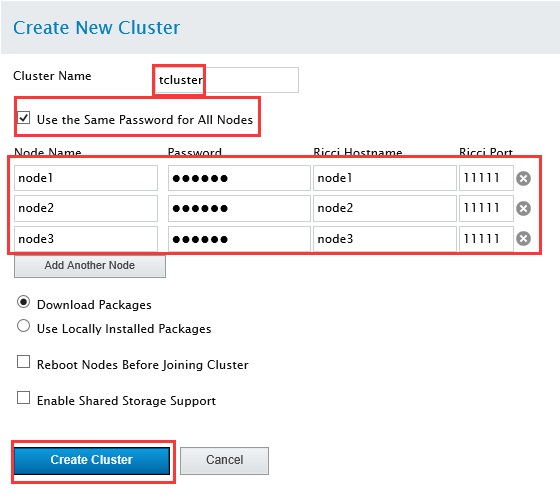

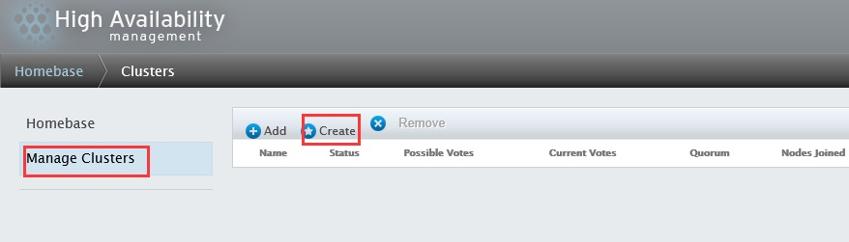

2、创建集群





备注：node结点的密码为ricci的密码，此处为mageedu，而不是root用户的登录密码

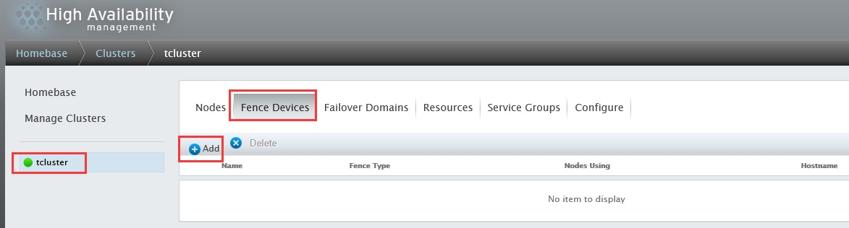

3、创建Fence Devices

依次选择“tcluster”、“Fence Devices”、“Add”



在出现的对话框中选择合适的配置，本次实验不作配置

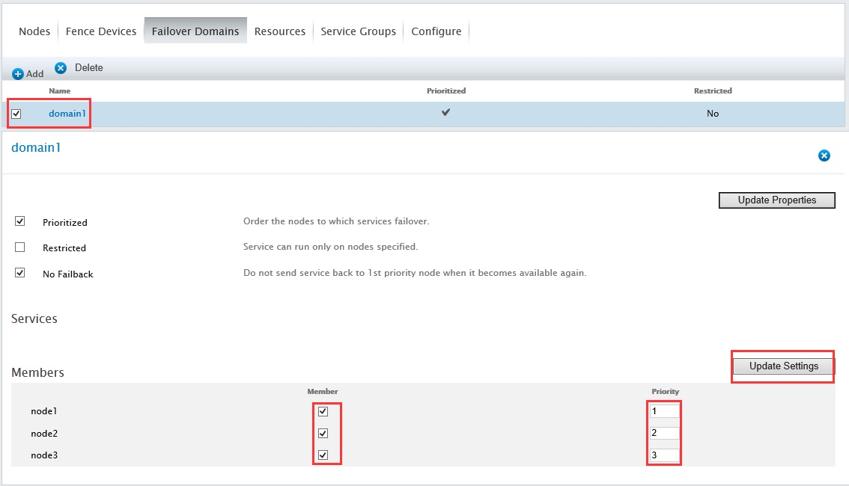

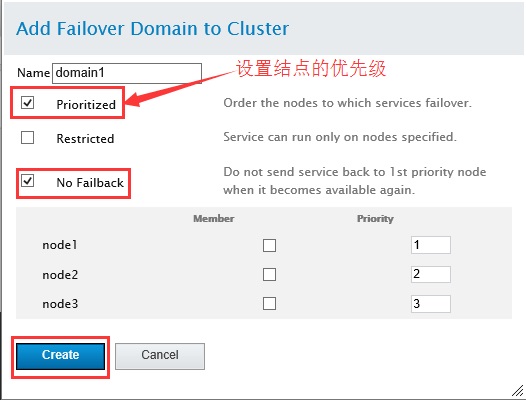

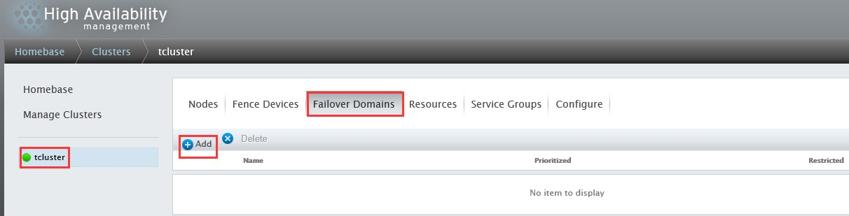

4、创建Failover Domains（故障转移域）

依次选择“tcluster”、“Failover Domains”、“Add”











5、配置Resources

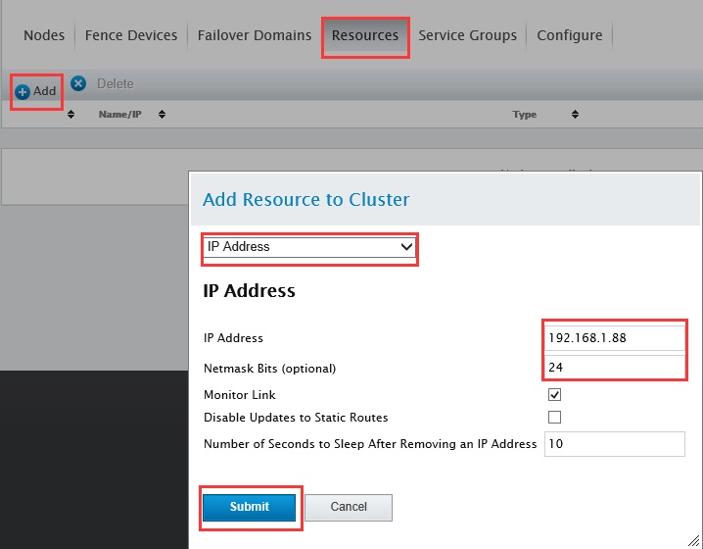

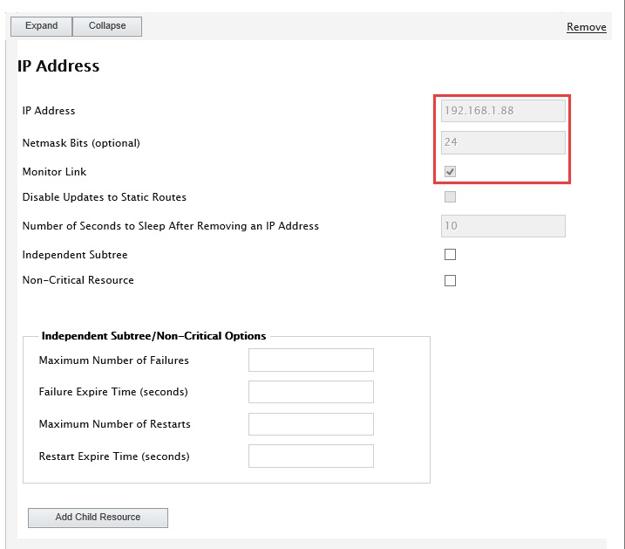

1）IP Address




点击“Apply”

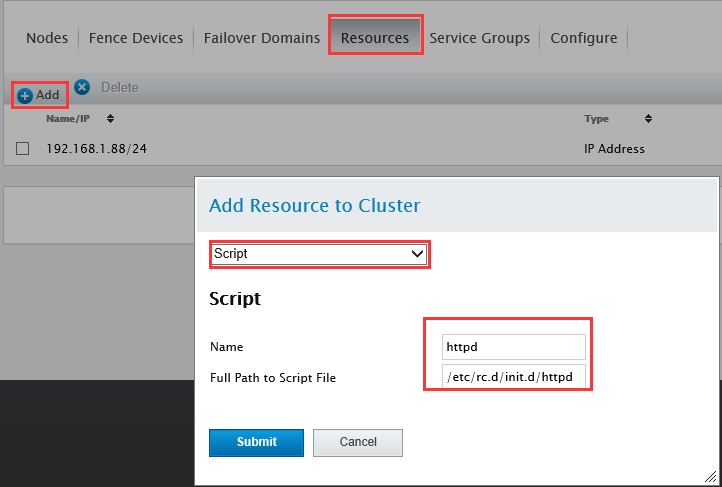

2)添加Script资源



点击“Apply”

6、配置Service Groups

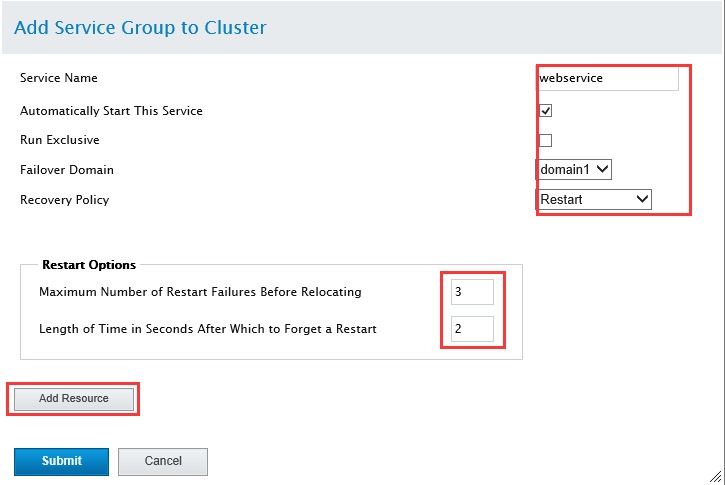

1）创建webservice group

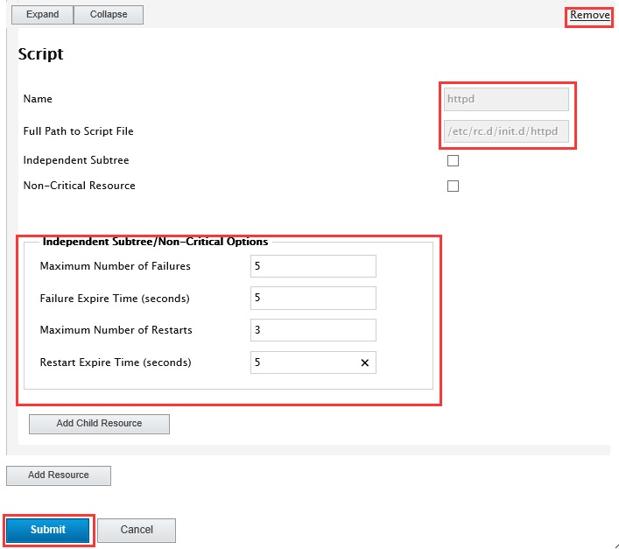

2）在webservice group中添加资源

添加之前定义的IP Address和Script资源

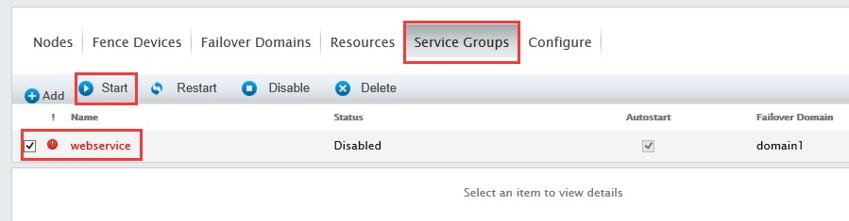

3）启动webservice组资源

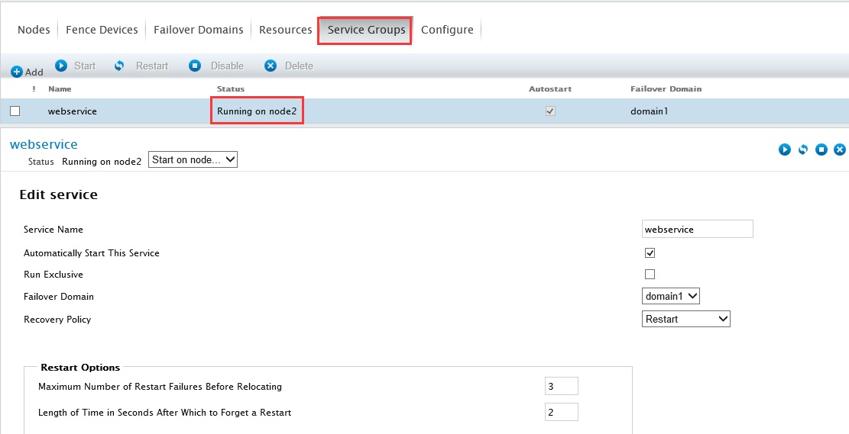

发现服务正运行在node2结点




测试：

[root@node2 ~]# vim /var/www/html/index.html

<h1>node2</h1>

[root@node3 ~]# vim /var/www/html/index.html

<h1>node3</h1>

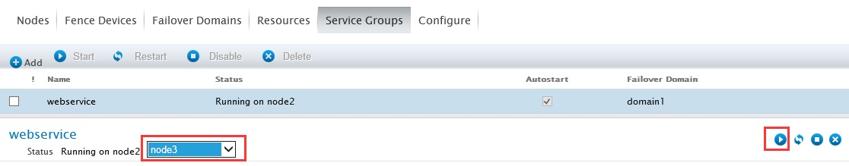

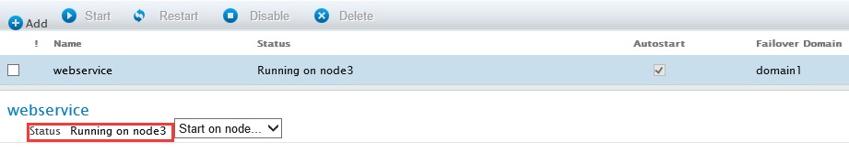

测试1：转移运行结点至node3










配置cman/rgmanager（命令行界面，了解）

[root@node1 ~]# ansible ha -m shell -a 'service NetworkManager stop'

[root@node1 ~]# ansible ha -m shell -a 'chkconfig NetworkManager off'

#程序安装

[root@node1 ~]# yum -y install cman rgmanager

[root@node2 ~]# yum -y install cman rgmanager

[root@node3 ~]# yum -y install cman rgmanager

#创建集群

[root@node1 ~]# ccs_tool create tcluster

[root@node1 ~]# cd /etc/cluster/

[root@node1 cluster]# ls

cluster.conf  cman-notify.d

[root@node1 cluster]# vim cluster.conf

[root@node1 cluster]# ccs_tool addfence meatware fence-manual

[root@node1 cluster]# ccs_tool lsfence

Name             Agent

meatware         fence-manual

[root@node1 cluster]# ccs_tool addnode -n 1 -f meatware node1

[root@node1 cluster]# ccs_tool addnode -n 2 -f meatware node2

[root@node1 cluster]# ccs_tool addnode -n 3 -f meatware node3

[root@node1 cluster]# ccs_tool lsnode




Cluster name: tcluster, config_version: 5




Nodename                        Votes Nodeid Fencetype

node1                              1    1    meatware

node2                              1    2    meatware

node3                              1    3    meatware

[root@node1 ~]# ansible ha -m copy -a 'src=/etc/cluster/cluster.conf dest=/etc/cluster/'

#启动cman

[root@node1 cluster]# service cman start

[root@node2 ~]# service cman start

[root@node3 ~]# service cman start

[root@node1 cluster]# clustat

Cluster Status for tcluster @ Fri Oct 14 10:25:14 2016

Member Status: Quorate




Member Name                              ID   Status

------ ----                              ---- ------

node1                                        1 Online, Local

node2                                        2 Online

node3                                        3 Online




[root@node1 cluster]# service rgmanager start

[root@node2 ~]# service rgmanager start

[root@node3 ~]# service rgmanager start

[root@node3 cluster]# cman_tool status

Version: 6.2.0

Config Version: 5

Cluster Name: tcluster

Cluster Id: 10646

Cluster Member: Yes

Cluster Generation: 16

Membership state: Cluster-Member

Nodes: 3

Expected votes: 3

Total votes: 3

Node votes: 1

Quorum: 2

Active subsystems: 8

Flags:

Ports Bound: 0 177

Node name: node3

Node ID: 3

Multicast addresses: 239.192.41.191

Node addresses: 192.168.1.153




[root@node1 cluster]# cman_tool nodes

Node  Sts   Inc   Joined               Name

  1   M      8   2016-10-14 10:23:55  node1

  2   M     12   2016-10-14 10:24:04  node2

  3   M     16   2016-10-14 10:24:09  node3



[root@node1 cluster]# cman_tool services

fence domain

member count  3

victim count  0

victim now    0

master nodeid 1

wait state    none

members       1 2 3




dlm lockspaces

name          rgmanager

id            0x5231f3eb

flags         0x00000000

change        member 3 joined 1 remove 0 failed 0 seq 3,3

members       1 2 3




[root@node1 cluster]# service ricci start

[root@node2 cluster]# service ricci start

[root@node3 cluster]# service ricci start

[root@node4 ~]# yum -y install luci

[root@node1 cluster]# yum groupinfo "High availability"

Group: High Availability

Description: Infrastructure for highly available services and/or shared storage.

Mandatory Packages:

  cman

Default Packages:

  ccs

  omping

  rgmanager

Optional Packages:

  cluster-cim

  cluster-glue-libs-devel

  cluster-snmp

  clusterlib-devel

  corosynclib-devel

  fence-virtd-checkpoint

  foghorn

  libesmtp-devel

  openaislib-devel

  pacemaker

  pacemaker-doc

  pacemaker-libs-devel

  pcs

  python-repoze-what-quickstart

  resource-agents

  sbd



[root@node4 ~]# service luci start
