              Gns3如何关联真实机的网卡

    GNS3这个模拟器对于从事网络方面工作的人员来说并不陌生，它可以模拟cisco公司ios系统的一款模拟器。

    下面我们来讲解如何用GNS3软件来关联真实物理机的网卡？

    来个实例：

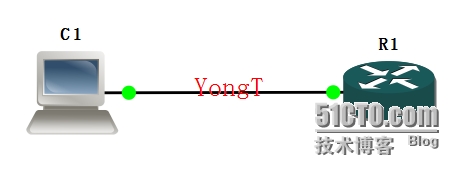

    在GNS3软件中添加一个client 和一个模拟的路由器



    点击图中电脑图标“右键”------选择”configure(配置)“

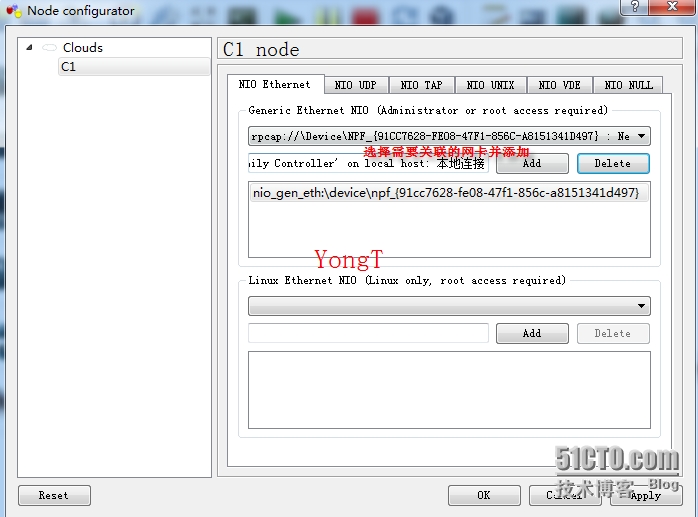

    选择需要关联的网卡，并添加 add

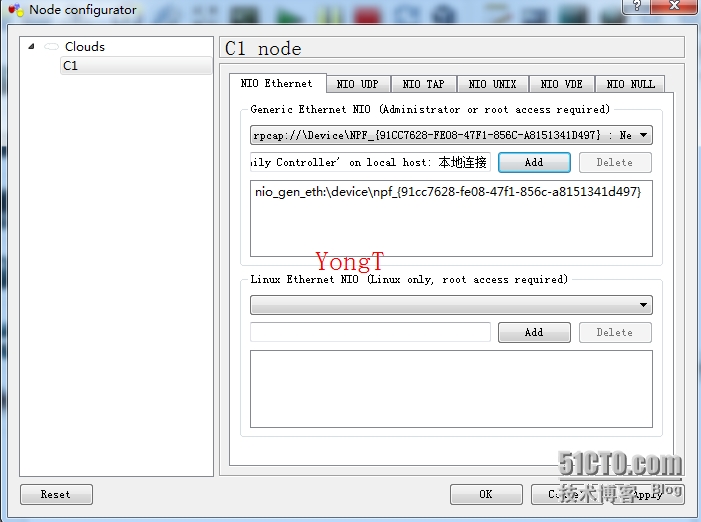

    应用（apply）  确定

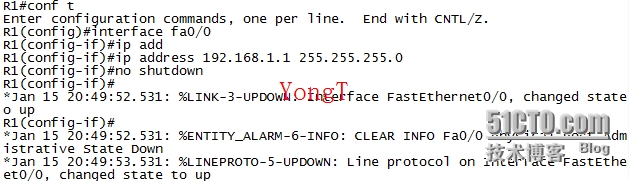

    接下来配置虚拟路由器接口ip


    按照上图配置虚拟路由器的接口ip地址


    选中本地连接网卡“右键”-----选择“属性”

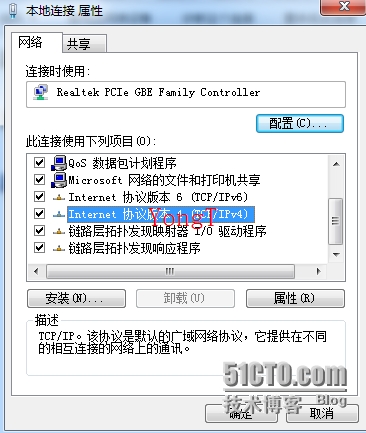

    选择tcp/ipv4 协议，然后选择“属性”



    选择tcp/ipv4 协议，然后选择“属性”

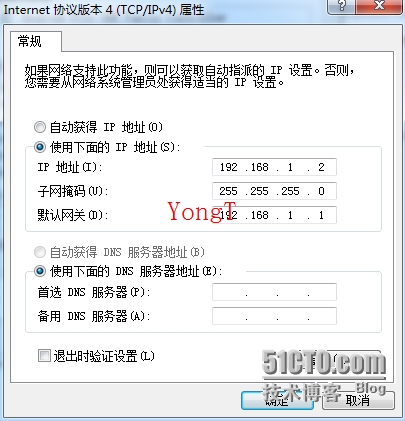

    配置ip地址为ip：192.168.1.2

            子网掩码：255.255.255.0

           网关：  192.168.1.1

    在GNS软件中用线连接路由器和pc




    测试：

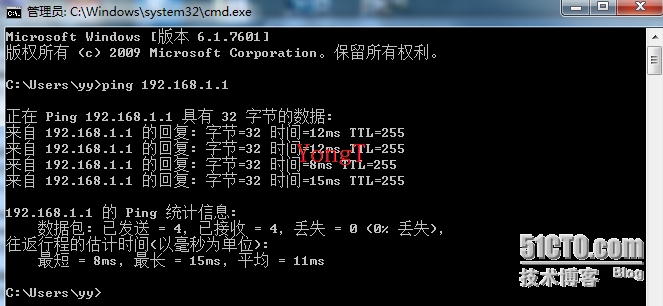

    在真实机中打开cmd





    此时我们的GNS 3软件就和我们的真实网卡关联起来了…….



    希望我的博客能够给大家带来帮助！！！！！！！！！！！！！！！！！！！
