GNS3模拟ATM的简单配置

发布时间：2019-07-12 10:02:51编辑：auto阅读（2164）

    实验目的：

    掌握GNS3下模拟ATM

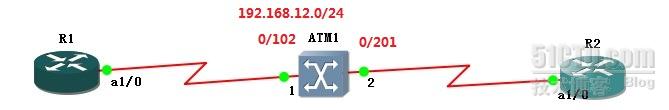

    实验拓扑：

    说明：

    本实验实验的IOS是c7200-adventerprisek9-mz.124-22.T.bin

    R1:

    interface ATM1/0
     no ip address
     no atm ilmi-keepalive
    !
    interface ATM1/0.1 point-to-point
     ip address 192.168.12.1 255.255.255.0
     pvc 0/102
      protocol ip 192.168.12.100 broadcast
      encapsulation aal5snap

    R2:

    interface ATM1/0
     no ip address
     no atm ilmi-keepalive
    !
    interface ATM1/0.1 point-to-point
     ip address 192.168.12.2 255.255.255.0
     pvc 0/201
      protocol ip 192.168.12.101 broadcast
      encapsulation aal5snap
     验证：



关键字：
