在HC3上配置VLAN

发布时间：2019-07-13 11:35:13编辑：auto阅读（1763）

    在HC3上配置VLAN

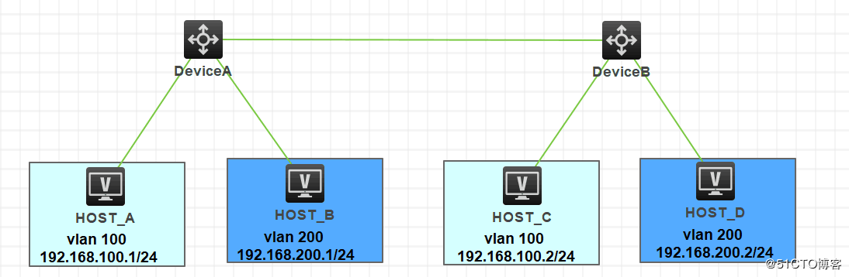

    1. 组网需求(配置手册03，第155页)
      • Host A 和Host C 属于部门A，但是通过不同的设备接入公司网络；Host B 和Host D 属于部
      门B，也通过不同的设备接入公司网络。
      • 为了通信的安全性，也为了避免广播报文泛滥，公司网络中使用 VLAN 技术来隔离部门间的
      二层流量。其中部门A 使用VLAN 100，部门B 使用VLAN 200。
      • 现要求不管是否使用相同的设备接入公司网络，同一 VLAN 内的主机能够互通，即Host A 和
      Host C 能够互通，Host B 和Host D 能够互通。

    2. 配置步骤
      (1) 配置 Device A
      创建VLAN 100，并将GigabitEthernet1/0/1 加入VLAN 100。
      <DeviceA> system-view
      [DeviceA] vlan 100
      [DeviceA-vlan100] port gigabitethernet 1/0/1
      [DeviceA-vlan100] quit

      创建VLAN 200，并将GigabitEthernet1/0/2 加入VLAN 200。
      [DeviceA] vlan 200
      [DeviceA-vlan200] port gigabitethernet 1/0/2
      [DeviceA-vlan200] quit

      为了使Device A 上VLAN 100 和VLAN 200 的报文能发送给Device B ， 将
      GigabitEthernet1/0/3 的链路类型配置为Trunk，并允许VLAN 100 和VLAN 200 的报文通过。
      [DeviceA] interface gigabitethernet 1/0/3
      [DeviceA-GigabitEthernet1/0/3] port link-type trunk
      [DeviceA-GigabitEthernet1/0/3] port trunk permit vlan 100 200

    (2) Device B 上的配置与Device A 上的配置相同，不再赘述。

    (3) 将Host A 和Host C 配置在一个网段，比如192.168.100.0/24；将Host B 和Host D 配置在
    一个网段，比如192.168.200.0/24。
