H3C配置OSPF

发布时间：2019-07-25 09:16:14编辑：auto阅读（2025）

    1. 组网需求
      • • 所有的交换机都运行 OSPF，并将整个自治系统划分为 3 个区域。
      • • 其中 Switch A 和 Switch B 作为 ABR 来转发区域之间的路由。
      • • 配置完成后，每台交换机都应学到 AS 内的到所有网段的路由。

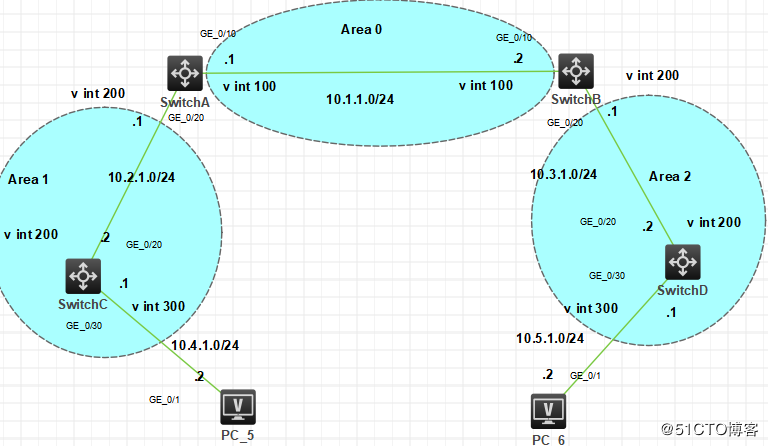

    2. 实验拓扑
      H3C配置OSPF
    3. 配置步骤
      (1) 配置各接口的 IP 地址（略）
      例SwitchB：
      <H3C>sys
      [H3C]hostname SwitchB
      [SwitchB]vlan 100
      [SwitchB-vlan100]port g 1/0/10
      [SwitchB-vlan100]quit
      [SwitchB]vlan 200
      [SwitchB-vlan200]port g 1/0/20
      [SwitchB-vlan200]quit
      [SwitchB]inter vlan 100
      [SwitchB-Vlan-interface100]ip add 10.1.1.2 24
      [SwitchB-Vlan-interface100]quit
      [SwitchB]inter vlan 200
      [SwitchB-Vlan-interface200]ip add 10.3.1.1 24
      [SwitchB-Vlan-interface200]quit
      [SwitchB]

    (2) 配置 OSPF 基本配置

    配置 Switch A。

    <SwitchA> system-view
    [SwitchA] router id 10.2.1.1
    [SwitchA] ospf
    [SwitchA-ospf-1] area 0
    [SwitchA-ospf-1-area-0.0.0.0] network 10.1.1.0 0.0.0.255
    [SwitchA-ospf-1-area-0.0.0.0] quit
    [SwitchA-ospf-1] area 1
    [SwitchA-ospf-1-area-0.0.0.1] network 10.2.1.0 0.0.0.255
    [SwitchA-ospf-1-area-0.0.0.1] quit
    [SwitchA-ospf-1] quit

    配置 Switch B。

    <SwitchB> system-view
    [SwitchB] router id 10.3.1.1
    [SwitchB] ospf
    [SwitchB-ospf-1] area 0
    [SwitchB-ospf-1-area-0.0.0.0] network 10.1.1.0 0.0.0.255
    [SwitchB-ospf-1-area-0.0.0.0] quit
    [SwitchB-ospf-1] area 2
    [SwitchB-ospf-1-area-0.0.0.2] network 10.3.1.0 0.0.0.255
    [SwitchB-ospf-1-area-0.0.0.2] quit
    [SwitchB-ospf-1] quit

    配置 Switch C。

    <SwitchC> system-view
    [SwitchC] router id 10.4.1.1
    [SwitchC] ospf
    [SwitchC-ospf-1] area 1
    [SwitchC-ospf-1-area-0.0.0.1] network 10.2.1.0 0.0.0.255
    [SwitchC-ospf-1-area-0.0.0.1] network 10.4.1.0 0.0.0.255
    [SwitchC-ospf-1-area-0.0.0.1] quit
    [SwitchC-ospf-1] quit

    配置 Switch D。

    <SwitchD> system-view
    [SwitchD] router id 10.5.1.1
    [SwitchD] ospf
    [SwitchD-ospf-1] area 2
    [SwitchD-ospf-1-area-0.0.0.2] network 10.3.1.0 0.0.0.255
    [SwitchD-ospf-1-area-0.0.0.2] network 10.5.1.0 0.0.0.255
    [SwitchD-ospf-1-area-0.0.0.2] quit
    [SwitchD-ospf-1] quit4.
    验证配置

    查看 Switch A 的 OSPF 邻居。

    [SwitchA] display ospf peer verbose

    查看 Switch A 的 OSPF 路由信息。

    [SwitchA] display ospf routing

    查看 Switch D 的 OSPF 路由信息。

    [SwitchD] display ospf routing

    在 Switch D 上使用 Ping 进行测试连通性。

    [SwitchD] ping 10.4.1.1
